为什么"好看"的图表可能毁掉你的研究结论
许多参加丘成桐中学科学奖（以下简称"丘奖"）的学生在准备研究报告时，往往陷入一个误区：认为图表越多、越精美，得分就越高。然而，根据有方教育对2025年丘奖获奖项目的深度拆解，金奖得主的核心竞争力并非在于展示了多少数据，而在于能否用极简的视觉语言，让评委快速捕捉到其研究的独特贡献。
丘奖的评审标准强调"创新性、技术难度与影响力"。如果一张图表需要评委阅读三段文字才能理解其含义，或者图表本身包含了过多无关变量导致焦点模糊，那么这张图不仅无法支撑结论，反而会成为逻辑链条上的断点。真正的"结果可视化"，是将复杂的数据关系转化为直观的因果或相关证据，直接回应研究问题。对于正在备战2026年丘奖的学生而言——内地赛区报名时间为7月1日至9月15日，截止时间为9月15日24:00——学会筛选和重构图表，是提升报告质量的关键一步。

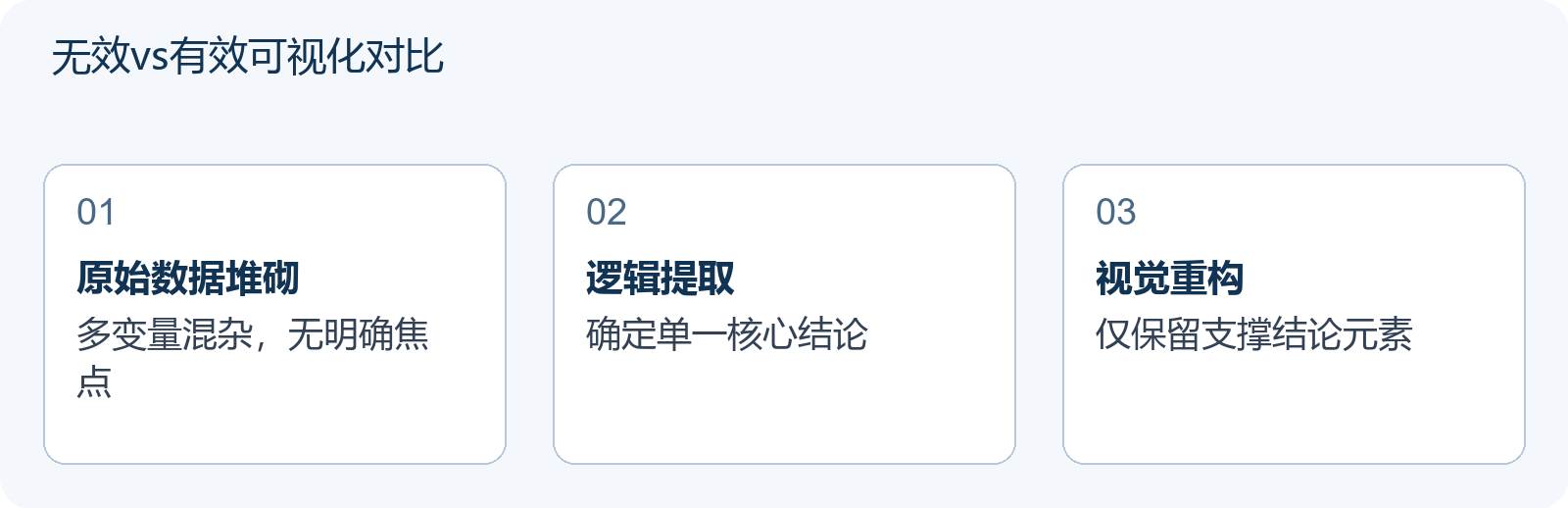

可视化的核心原则：从"展示数据"转向"证明观点"
在学术研究中，图表的功能分为两类：描述性统计（Descriptive）和分析性论证（Analytical）。大多数中学生容易停留在第一类，即把Excel生成的原始数据直接放入论文。但在丘奖的高水平竞争中，评委更看重第二类能力。
以2025年物理金奖项目《机械系统中的"相变"》为例（来源：有方教育2025丘奖获奖项目拆解），获奖团队构建了有效势能曲线随参数变化的示意图，揭示了对称性破缺的物理机制：当参数超过临界值，势能从单势阱变为双势阱。这种可视化方式，将抽象的理论推导转化为可观测的几何形态，让评委一眼看出实验现象背后的理论必然性。
相反，如果该团队仅展示"转速-时间"的原始波形图，虽然数据真实，但无法直观体现"相变"这一核心概念。因此，可视化的第一步是明确你的核心论点是什么，然后设计一种图形语言，使得论点的成立与否在视觉上显而易见。
教学案例：如何重构一张支持"AI替代效应"的图表
【教学演示】以下案例为基于2025年经济金融建模金奖课题思路的教学说明，数据为模拟示意，非官方原题重现。
假设一名学生研究"人工智能对企业劳动需求的影响"，其核心结论是："AI采用显著减少了常规岗位，但增加了高技能岗位。"
低效可视化方案：
学生绘制了一张堆积柱状图，横轴为年份（2015-2024），纵轴为岗位数量，颜色区分"研发"、"销售"、"行政"、"生产"四类。图中显示总就业人数平稳上升，各类别波动微小。评委看完后可能会问："所以呢？这说明了什么？"因为堆积图掩盖了结构性的此消彼长，总量稳定让人误以为没有影响。
高效可视化方案：
学生改用"双向条形图"或"差异热力图"。横轴为企业类型（高AI渗透率 vs. 低AI渗透率），纵轴为岗位类别。每个单元格的颜色深浅代表相对变化率（%）。结果显示：在高AI渗透组，"行政/生产"类呈现深红色（显著下降），而"研发"类呈现深蓝色（显著上升）。同时，叠加一条趋势线，显示两者呈负相关。注意：热力图颜色仅表示变化幅度方向，统计显著性需通过p值或置信区间另行标注，不可从颜色深浅直接推断。
分析：
第二种方案直接展示了"替代效应"与"互补效应"的同时存在。评委无需计算，即可看到结构性变化的方向。这就是"让一张图支撑一个明确结论"的力量：它消除了歧义，强化了因果推断的视觉证据。
反面教材：过度复杂化导致的逻辑稀释
另一个常见的错误是试图在一张图中塞入所有控制变量。例如，在生物化学项目中，学生为了证明某种催化剂的效率，绘制了一张包含温度、pH值、浓度、反应时间四个维度的三维曲面图，并标注了数十个数据点。
这种图表的问题在于：
- 认知负荷过高：评委难以在有限的评审时间内解析多维关系。
- 焦点分散：如果主要结论是"该催化剂在常温下效率最高"，那么其他维度的数据就是噪音。
- 缺乏基准：如果没有对照组（如传统催化剂）在同一坐标系下的表现，单张图的说服力极弱。
改进建议是将其拆分为两张图：一张是"催化剂种类 vs. 产率"的箱线图，突出分布差异；另一张是"温度 vs. 产率"的折线图，仅保留最佳催化剂与其他两种典型催化剂的对比，保留原始数据的波动而非平滑处理。这样，每张图只回答一个子问题，逻辑链条更加清晰，且诚实地展示了实验变异。

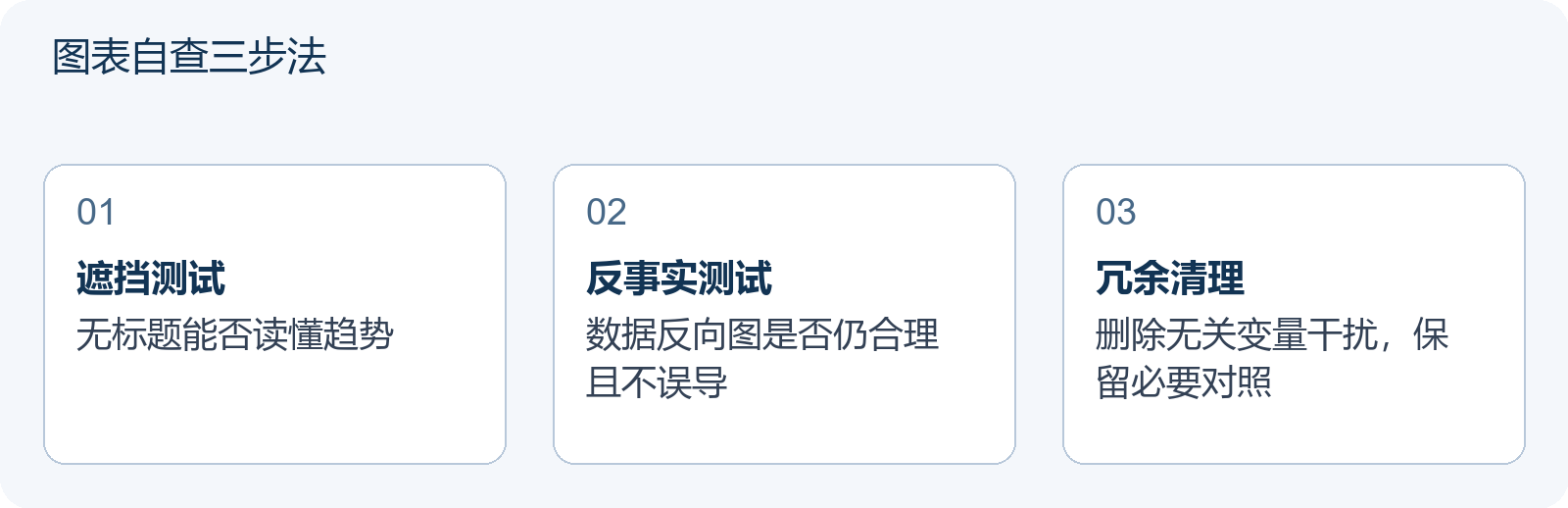

诊断练习：判断你的图表是否具备"结论支撑力"
请检查你当前研究报告中的核心图表，回答以下三个问题：
- 遮挡测试：如果你遮住图表下方的标题和说明文字，仅看图形，你能否猜出作者想表达的主要趋势？如果不能，说明图形编码（颜色、形状、位置）未能有效传达信息。
- 反事实测试：如果数据完全相反（例如上升变下降），这张图是否依然看起来合理？如果答案是肯定的，说明图表缺乏特异性，无法有力支撑你的特定结论。反之，一张诚实的图表应当能够清晰展示相反结论而不产生误导——这是其设计优良的标志，而非缺陷。
- 冗余测试：这张图是否包含了正文中未提及的额外变量？如果有，考虑删除它们，除非这些变量能解释异常值。
只有当这三个问题的答案都指向"清晰、特异、精简"时，你的可视化才达到了丘奖决赛答辩所需的严谨度。
从图表到答辩：视觉证据如何辅助口头陈述
丘奖全球总决赛以英文答辩形式举行，地点在清华大学。在答辩环节，PPT中的图表往往是评委提问的切入点。如果图表设计得当，它能成为你掌控节奏的工具。
例如，在2025年计算机金奖项目《PV-Care系统》中（来源：有方教育2025丘奖获奖项目拆解），学生使用了"用户交互流程图+准确率雷达图"的组合视图。在答辩时，先通过流程图说明系统架构，再引导评委视线移至雷达图，指出其在"响应速度"和"识别准确率"两个维度上的优势。这种视觉引导，使得评委的注意力始终跟随演讲者的逻辑，而非自行寻找漏洞。
反之，如果图表过于复杂，评委可能会打断你："等等，这个误差条是什么意思？"这将迫使你偏离预设的叙事主线，去解释技术细节，从而削弱了对整体创新性的强调。
备赛建议：建立"一图一论"的写作习惯
对于2026赛季的参赛者，建议在撰写研究报告初稿时，采用"一图一论"的结构。即每一章的核心段落，必须配有一张专门设计的图表来支撑该段落的中心句。
具体操作步骤：
- 步骤1：写出本章的中心结论（例如："算法A比算法B收敛速度快30%"）。
- 步骤2：选择最能直接证明该结论的图表类型（例如：损失函数下降曲线的对比图，而非最终的准确率表格）。
- 步骤3：简化图表，移除所有不直接服务于"快30%"这一结论的元素（如次要指标、无关基线），但保留必要的对照组和误差范围。
- 步骤4：在图注中明确标注关键差异点，确保即使脱离正文，图表也能独立传达完整信息。
这种训练不仅能提升报告的可读性，更能帮助你在选题阶段就厘清逻辑，避免后期出现"数据不支持结论"的尴尬局面。
延伸阅读与相关资源
要深入理解丘奖研究报告的完整写作规范，可参考以下文章：
- 丘奖论文可复现性：把代码、数据与参数整理成可检查的研究记录——确保你的图表背后有可追溯的数据基础
- 丘奖论文图表与数据呈现规范：让数据会说话的技巧——通用图表设计原则的系统梳理
- 丘奖答辩PPT怎么准备？结构与讲稿避坑全指南——将静态图表转化为动态答辩叙事
结语：可视化是思维的镜子
丘成桐先生曾强调高中阶段培养好奇心的重要性。而将好奇心转化为研究成果的过程，本质上是一个不断提炼、去噪、聚焦的思维过程。优秀的可视化，正是这一思维过程的忠实记录。它不追求炫技，而追求准确与简洁。
随着2026年丘奖赛程推进，分赛区评审将于10月1日至11月2日进行。留给参赛者打磨报告的时间已十分紧迫。请务必审视你的每一张图表，问自己：它是否在替我说话？还是让我不得不花更多篇幅去解释它？让数据会说话，才是科研素养的最高体现。
常见问题
丘奖报告中图表数量有明确限制吗？
官方规则未规定具体数量上限。评审标准强调逻辑清晰，建议根据论证需要自然配置，避免为凑数而堆砌。重点在于每张图是否必要且能有效支撑论点。
如果我的数据很杂乱，怎么做出好图？
首先尝试数据清洗和分组，找出主要趋势。若原始数据确实杂乱，可使用箱线图展示分布特征，或通过合理聚合突出趋势线。切忌强行美化，应如实反映数据局限性，并在讨论部分解释原因，这体现了科研诚信。保留原始变异，不人为平滑。
答辩PPT里的图和论文里的图要一样吗？
不必完全一样。论文图需详尽严谨，适合静态阅读；答辩PPT图应更简洁、高对比度，适合远距离快速观看。建议将论文中的复杂图表简化为核心结论图，配合口头讲解，增强现场感染力。
